REXROTH(力士樂)4WRTE-XX-V1-200L-4X/6EG24K31/A1V 系列比例閥

智能便攜式多功能液壓控制閥故障診斷測試儀

型號:ZNF-24V±15V-1X

REXROTH(力士樂)4WRTE-XX-V1-200L-4X/6EG24K31/A1V

系列比例閥測試指導書

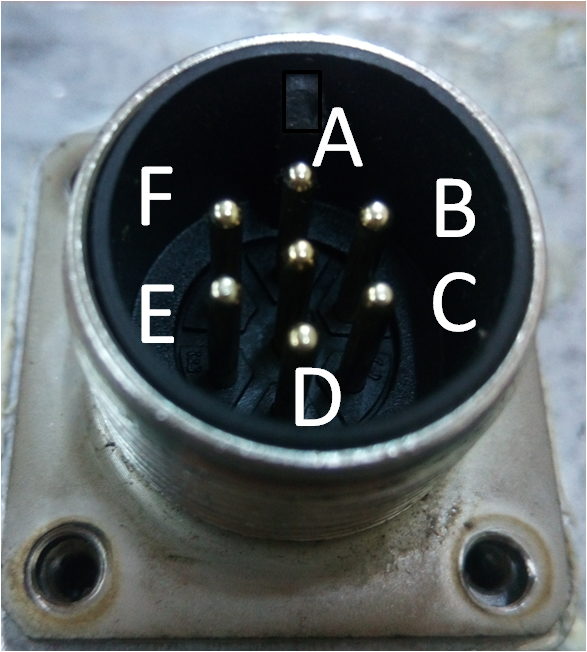

一、 比例閥接線端子圖:


二、比例閥接線端子接線圖:


三、測試步驟:

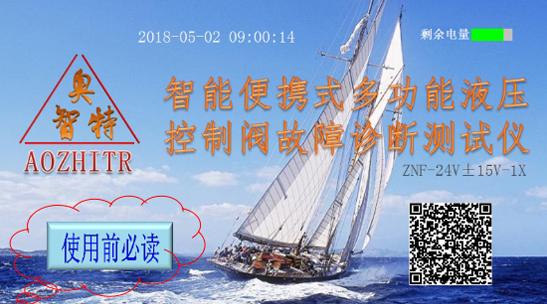

1、打開儀器電源開關,進入啟動畫面;

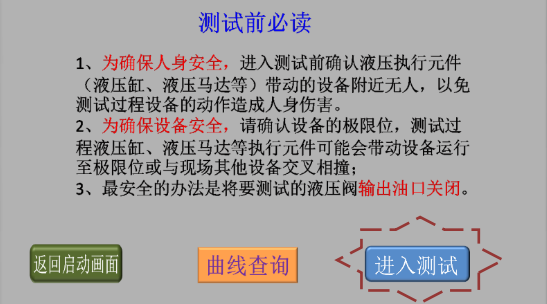

2、點擊“使用前必讀”,進入如下畫面:



3、確認現場人員和設備安全后,點擊“進入測試”,進入液壓閥測試類型選擇畫面;

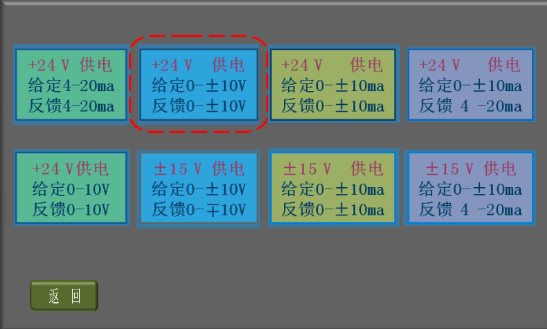

4、點擊“24V供電內置放大板液壓閥功能測試”,進入參數設定畫面;

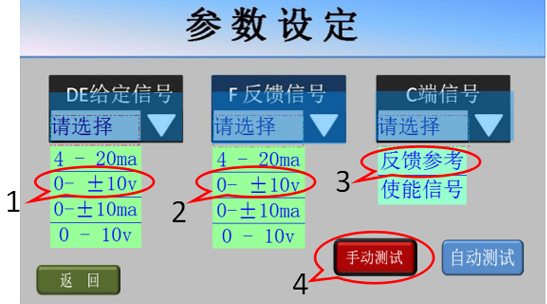

5、按照上圖順序進入手動測試畫面;


6、比例閥正常時的表現為:a、給定電流OV時,反饋電流在0V,比例閥輸出的A、B腔壓力相同;b、用滑動條可迅速換向,反饋電流改變且A、B腔壓力差較大;c、點擊增加按鈕,反饋電流逐漸增加且A、B腔壓力差逐漸增大;d、點擊減少按鈕,反饋電流逐漸減少且A、B腔壓力差逐漸減少,過0V后比例閥會換向;


7、手動測試基本正常后,點擊屏幕左下方的返回鍵,返回參數設定畫面;

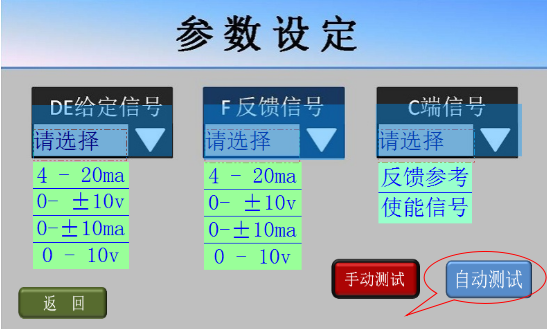

 點擊“自動測試”,進入自定測試畫面;

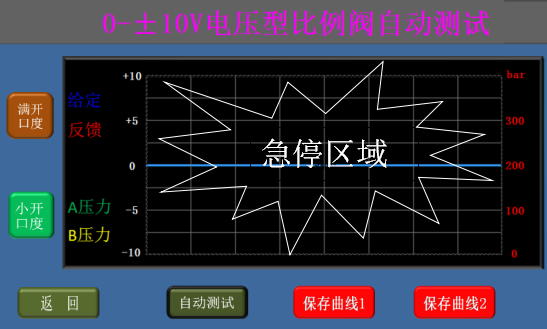

8、* 選擇滿開口度后點擊“自動測試”可使比例閥從0開口度逐漸增加到+100%開口度,再逐漸減少到-100%,然后逐漸增加到0開口度;

* 選擇小開口度后點擊“自動測試”可使比例閥從0開口度逐漸增加到+20%開口度,再逐漸減少到-20%,然后逐漸增加到0開口度;

* 自動測試過程中出現緊急情況,可點擊屏幕中間黑色的曲線部分,儀器將給比例閥斷電,重新選擇開口度后儀器會再次給比例閥上電;

* 對有價值或需要的曲線可點擊“保存曲線1”或“保存曲線2”進行保存,

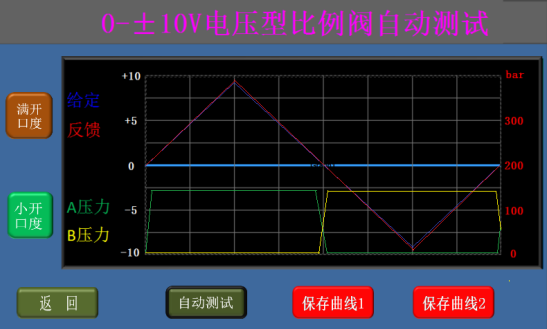

9、正常比例閥的曲線:



* 反饋與給定曲線重合度越好,比例閥性能越好;

* 反饋曲線波動越大,伺服閥性能越差;

* 給定電流0V時A、B壓力相等,否則比例閥零偏;

10、需要調取已保存請選擇到“測試前必讀”畫面;

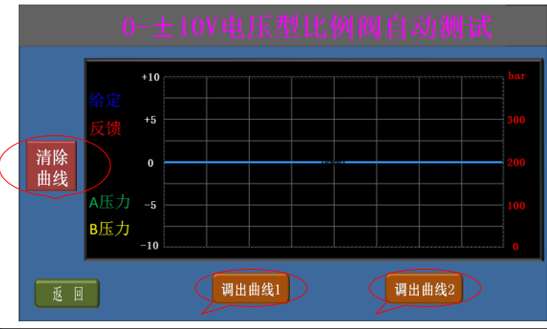

11、點擊“曲線查詢”,進入如下畫面;



12、點擊“+24V給定0-±10V反饋0-±10V”進入曲線調??;




13、點擊“清除曲線”可將畫面清零,曲線數據不受影響;

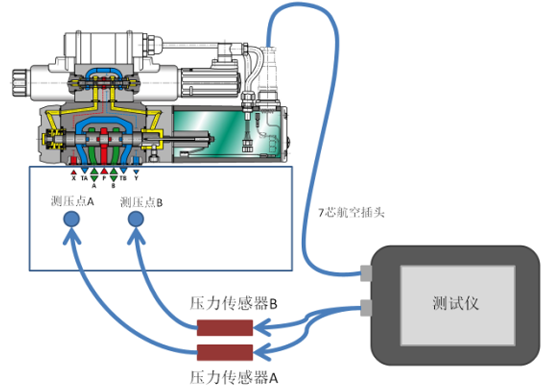

四、測試儀連接示意圖:
